| 品牌：茂丰 | 型号：ZKJW | 材质：不锈钢 |
| 连接形式：法兰 | 加工定制：是 | 公称通径：50~2000mm |
电动调节蝶阀结构特点

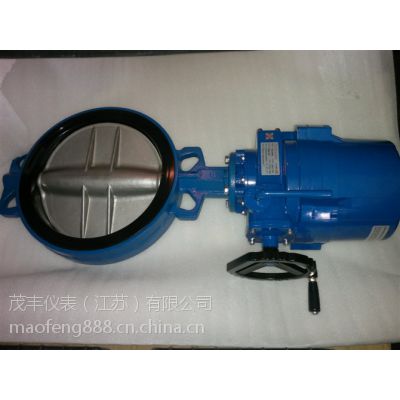

ZKJW电动调节蝶阀由ZKJW角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。
电动调节蝶阀具有结构简单，操作方便、流阻小，额定流量系数大、容易制造大口径。可用于大流量、低压差的场合，也可用于浓浊浆状及悬浮颗粒物的介质调节。
Dn≥250的阀，除能直立安装在水平管道上外，用户可自行改变为平卧安装，可使执行机构与阀分离式安装。ZKJW电动调节蝶阀用于接收调节器或计算机等发出的控制信号，调节不同温度和压力下的流体流量．
技术参数
公称通径DN50-1400mm
公称压力MPa 0.6
介质温度`C 常温-20～+200(铸铁),-40～+250(铸钢),中温-40～+450(铸不锈钢)
阀体材质 HT200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti
执行机构主要技术参数
| 型号 | DJK-110 | DJK-210 | DJK-310 | DJK-410 | DJK-510 |
| 输入信号 | DC～100mA 、 DC4～20mA | ||||
| 输出电阻 | 200 | ||||
| 输出转角° | 0～90 | ||||
| 输出力矩 N.M | 40 | 100 | 250 | 600 | 1600 |
| 电源 | 220V 、 50HZ | ||||
主要技术性能指标
| 项目 | 指标值 |
| 基本误差 % | ± 8.0 |
| 回差 % | ≤ 6.0 |
| 死区 % | ≤ 5.0 |
| 额定行程偏差 % | ± 4.0 |
| 允许泄漏 L/H | 平行阀板： 2*10 -2 * 阀额定容量、倾斜阀板： 5*10 -3 * 阀额定容量 |
